一．整車配置

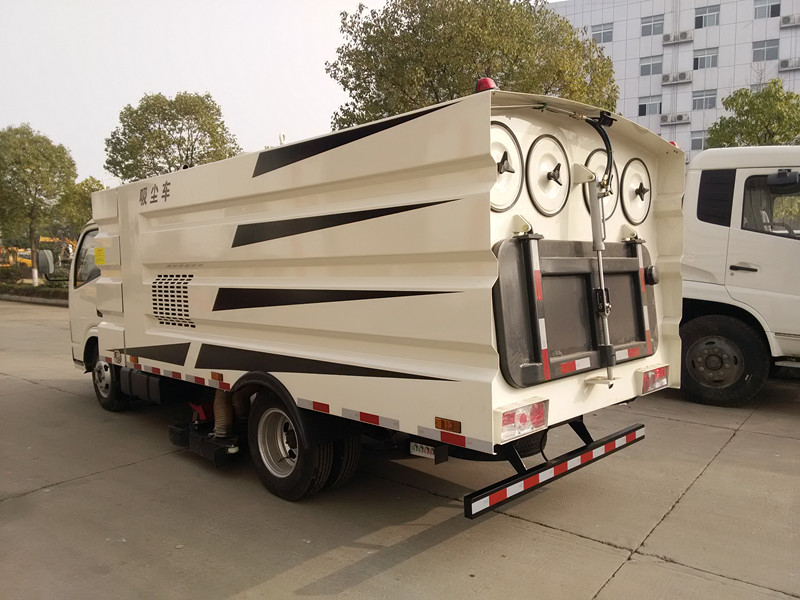

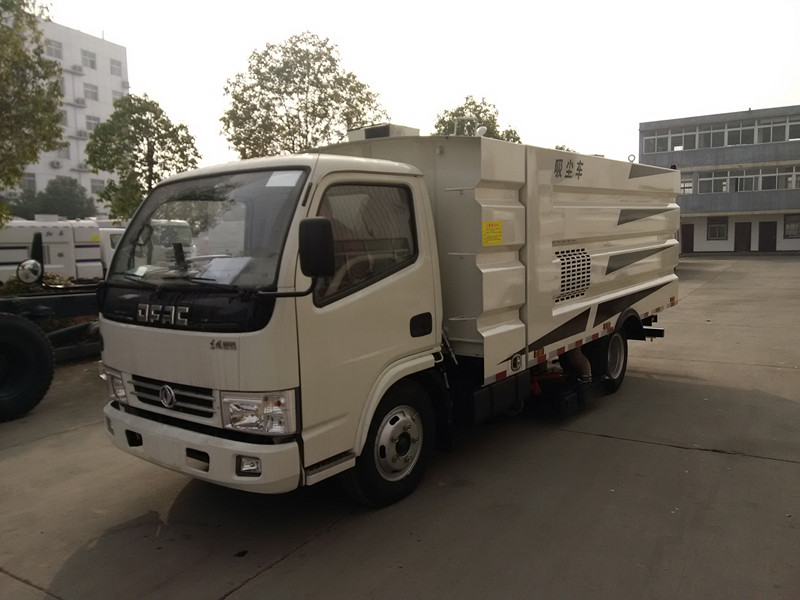

該吸塵車是采用型東風銳鈴原廠汽車底盤改裝,加裝副發動機、風機、清水箱、垃圾箱、中置吸盤，工作視頻探頭，自動脈沖清理功能，液壓系統、專用裝置電控系統和副車架等改裝而成。

1.東風銳鈴（軸距3300）原廠汽車底盤，東風朝柴發動機，95馬力，國Ⅳ排放標準，5檔變速箱，駕駛室帶翻轉，帶方向助力， 7.00R16型輪胎，低油耗，低噪音。

2、副發動機采用性能強勁的江西五十鈴57Kw發動機。

3、自動離合器驅動風機，減少風機啟動和停止時對發動機的沖擊。離合器在使用過程中具有高度耐磨、使用壽命長、低噪音、低油耗量和節省成本的優點。

4、北玻臺信大功率耐磨免維護離心風機，無噪音，效率高風量大，使用壽命長。

5、清水箱充分利用了車載空間，容積1m³，內置水位報警器，水箱內部做防腐，防銹，防毒處理，使水泵運行更安全，保障了清掃的效率。

6、垃圾箱容積4m³，內部加裝進口防水材料濾筒，垃圾分類存放，能有效地對樹葉，石子，灰塵進行粗細處理，廂體采用傾翻卸料。

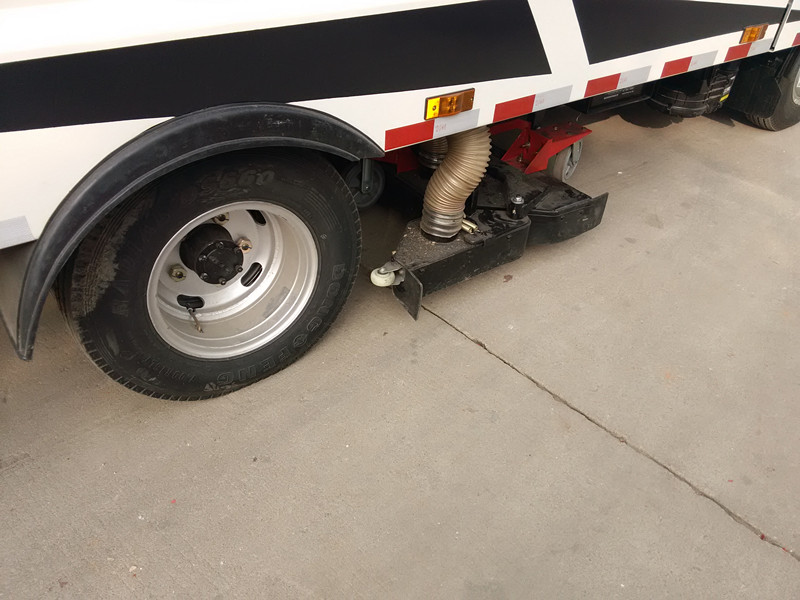

7、主吸盤的寬度達到1900mm，左右副吸盤寬度600mm，最大作業總寬度2.5m。4個高度可調的吸嘴輪，能方便調整和保證吸盤與路面間合理間隙，從而達到更好的吸塵效果，吸塵效率更高。

8、自動脈沖清理功能，副機帶打氣泵和容積氣罐，達到一定氣壓時，開起脈沖反吹裝置，對箱體內濾筒進行反吹震動，使工作中的濾筒不容易堵塞，有效提高吸力，從而能達到更好的清洗效果，電腦PLC控制，可調脈沖間隔時間。

9、駕駛室手動按鈕式液壓系統驅動主吸盤升降、左右副吸盤驅動、脈沖清理功能、垃圾箱后門開閉、垃圾箱傾翻復位等機械動作。

10、駕駛室內裝有顯示屏，當車輛工作時可以對車輛前后左右，主副吸盤進行監視，讓工作無死角，使駕駛員更加便利，更高效。

11、液壓管路采用德國標準技術密封結構形式，抗震動性能好，密封可靠性高，可實現無泄漏的密封效果。

12、采用高品質液壓電磁閥，關鍵電控元件采用德國西門子電器開關，可靠性高，使用壽命長。

13、液壓元件采用集成疊加設計，駕駛室電液集中控制，操作方便。

14、加裝手動泵應急系統，在副發動機停止的狀態下也能舉升垃圾箱，便于維護保養。

15、非不銹鋼件經電泳防銹處理，經久耐用。

16、副架承重梁用截面長120mm寬60mm厚8mm的方鋼焊接而成，保障了整車安全性，讓車輛行駛更安全。

17、外觀造型電腦設計，高位側裙，曲面過渡，整體協調勻稱。達到低油耗，低噪音，流線型外觀設計。

二．主要技術參數

1. 整車外形尺寸：長6200mm寬2110mm高2550mm

2. 車輛總質量：7300Kg額定載質量：1300Kg 整備質量：5870Kg

3. 本車最高時速可達到90Km/h，清掃速度：3-25Km/h

4. 吸塵效率：≥95%

5. 最大吸入粒度：70mm

6. 垃圾箱最大卸料角：45°

7. 最大清掃寬度：2.5m

8. 最大清掃能力：70000㎡/h

9. 液壓油箱容量：45L

10.副發動機工作轉速：1750r/min

11.垃圾箱容積：4m³

12.水箱容積：1m³

三．底盤技術參數

1.底盤型號：DFA1070SJ35D6

2.軸距：3300mm

3.輪胎規格：7.00-16LT 14PR,7.00R16LT 14PR

4.輪胎數：7個

5.駕駛室準乘人數：3人

6.發動機型號：4B28BTC1
